DV-100
防氷型風向風速計

用途
  • 山岳地帯での風の観測
  • ロープウェイ
  • ゴンドラ等
防氷型風向風速計
お問い合わせ
自然計測ディビジョン
TEL : 03-3717-0101
FAX : 03-3718-0101
お問い合わせフォーム


特徴
  • ヒーターを内蔵したプロペラ型の風向風速計で、ヒーター容量を高くし(1620W)多雪帯だけでなく、山岳地や樹氷地帯でも使用できます。
  • 山岳地帯での風の観測、ロープウェイ、ゴンドラ等で使用します。
  • プロペラにもヒータが内蔵され、90m/sまで測定できます。
仕様

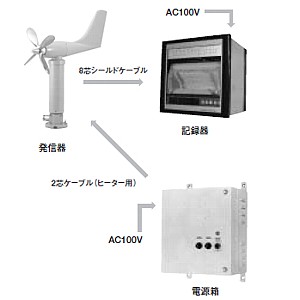

風向風速発信器
検出方式プロペラ式
風向:交流シンクロ
風速:交流発電機
測定範囲風向:全方位
風速:3~90m/s
測定精度風向:±5°以内
風速:
10m/s以下 ±0.5m/s以内
10m/s以上 ±5%以内
一般仕様ヒータ:1.62KW
耐風速:90m/s以上
信号ケーブル:8芯シールド
ヒータケーブル:2芯
質量:約17Kg
風向風速4要素
記録器記録方式 ラスタスキャン方式
6色ワイヤドット方式
記録範囲瞬間風向:
全方位540°/360°シフト方式(緑)
瞬間風速:
0~30/0~90m/s自動レンジ切替(青)
平均風向:
全方位540°/360°シフト方式(紫)
平均風速:
0~30/0~90m/s自動レンジ切替(赤)
外部出力平均風向:0~540°→0~1VDC.
(出力インピーダンス500Ω以下)
平均風速:0~60m/s→0~1VDC.
(出力インピーダンス500Ω以下)
瞬間風速:0~60m/s→0~1VDC.
(出力インピーダンス500Ω以下)
一般仕様記録紙:
180mm幅、21m
(1ヶ月記録、風速100mm、風向70mm)
電源:AC100V±10%
質量:約10kg
電源箱
方式手動切替式(切替タップ80V、90V、100V、110V、120V)
電源AC100V、1.6KW以上
その他
オプションケーブル
添付資料

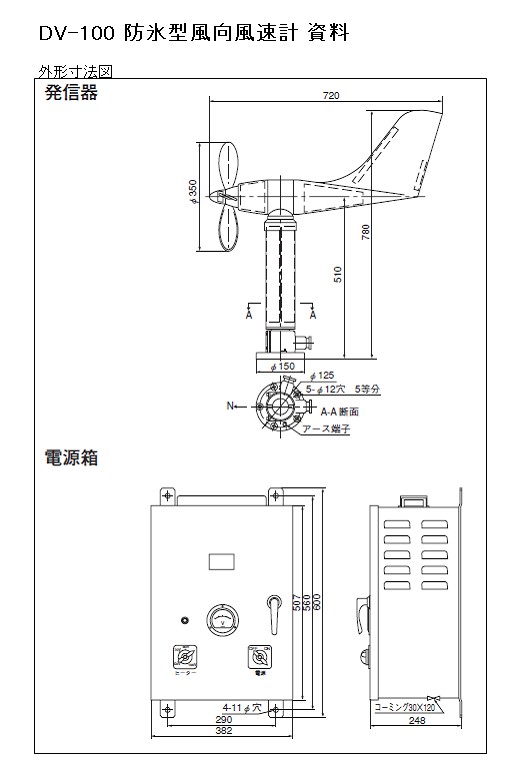

外形寸法図 詳細(JPG, 56KB)
