WU-101
超音波式水位計

超音波式水位計
お問い合わせ
自然計測ディビジョン
TEL : 03-3717-0101
FAX : 03-3718-0101
お問い合わせフォーム

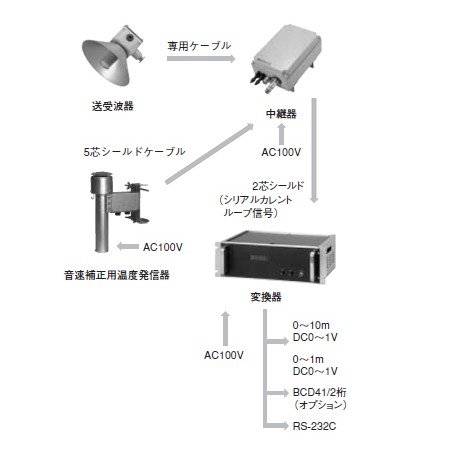

  (別ウィンドウで表示 450×450ピクセル)

特徴
  • 水面に非接触で水位測定します。
  • 温度による音速の誤差を自動補正します。
  • 水中に測定機器を設置しないため工事や保守が容易です。
  • 平均化出力しますので、波などの影響を受けず測定できます。
  • アナログ出力は粗(0~10m)と精(0~1m)の2系統装備しています。
仕様
方式空中超音波パルス反射方式
測定範囲0~5m または 0~10m
精度±1cm以内
設置高さ最高15m以内
音速補正音速補正
中継器入力信号:超音波信号及び温度信号
出力信号:シリアルカレントループ信号
表示LED:41/2桁
出力アナログ信号:
粗(0~10m)DC0~1V
精(0~1m)DC0~1V
デジタル信号:RS-232C
出力形式:オープンコレクタ信号
電源AC100V±10%
外形寸法送受波器:φ200×140(H)mm
温度発信器:270(W)×365(H)×100(D)mm
中継器:200(W)×300(H)×120(D)mm
変換器:480(W)×149(H)×280(D)mm
添付資料

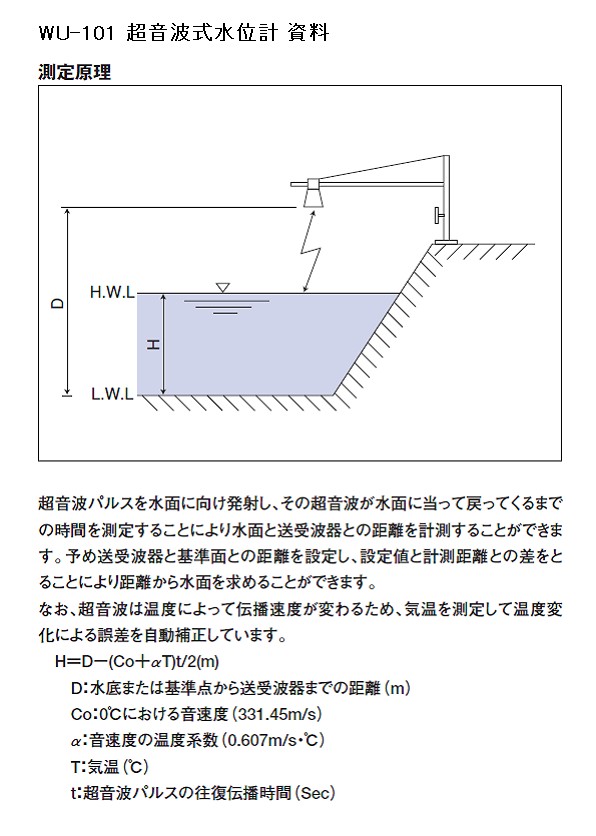

測定原理 詳細(JPG, 97KB)
