MVS-350
風向風速計(微風・4要素記録式)
お問い合わせ
自然計測ディビジョン
TEL : 03-3717-0101
FAX : 03-3718-0101
お問い合わせフォーム

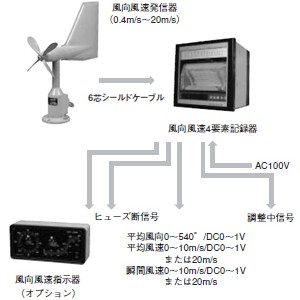

特徴
測定範囲90m/s対応の、強固な発信器を使用しています。
風向、風速の瞬間値と10分平均値を自記記録します。
ワイヤドット方式によりアナログ値とデジタル値を記録します。
記録器から平均風向・平均風速・瞬間風速の電圧信号を出力します。
指示器等を増設するためのシリアルカレントループ信号出力(当社フォーマット)を標準装備しています。
その他、SV信号として、ヒューズ断・調整中信号が出力されます。
仕様
風向風速発信器(MVS-300)
検出方式
風向:尾翼/光エンコーダ
風速:プロペラ/光パルス、ブラシレス方式
測定範囲
風向:全方向
風速:0.4~90m/s(発信器単体での性能)
測定精度
風向:±3°以内
風速:10m/s以下 ±0.3m/s以内、10m/s以上 ±3%以内
起動風速
0.4m/s以下
風速距離定数
4.5m
耐風速
90m/s以上(風洞内)
ケーブル
6芯シールドケーブル
遠隔距離
0.75mm2で最大1km
質量
約2.7kg
塗装色
マンセル記号 2.5G 7/2 半ツヤ
風向風速4要素記録器(MVS-350型)
記録方式
ラスタスキャン方式
6色ワイヤドット方式
入力信号
風向:シリアル信号
風速:パルス信号
記録範囲
瞬間風向:全方位540°/360°シフト方式(緑)
瞬間風速:0~10/0~20m/s自動レンジ切替(青)
平均風向:全方位540°/360°シフト方式(紫)
平均風速:0~10/0~20m/s自動レンジ切替(赤)
表示機能
LED7セグメント、現在時刻を表示
印字機能
毎正時毎に日、時、及び平均風向、平均風速
最大瞬間風速(1時間内)のデータを印字します
平均時間
10分間移動平均方式
外部出力
平均風向:0~540°→0~1VDC. (出力インピーダンス500Ω以下)
平均風速:0~10m/s→0~1VDC. (出力インピーダンス500Ω以下)
瞬間風速:0~10m/s→0~1VDC. (出力インピーダンス500Ω以下)
風速出力は内部スイッチの切替により0~20m/sに変更できます
紙送装置
ステッピングモータ、速度25mm/H
停電の場合、復電時に停電時間分紙送りをします
記録紙
折りたたみ式、180mm幅、長さ21m(1ヶ月記録)
風速95mm、風向70mm(NO.K01-017)
電源
AC100V±10% 50/60Hz
消費電力
約35VA
使用温度範囲
0~+40℃
質量
約10kg
外箱形式
埋込み・卓上兼用型
塗装色
前面扉:黒
本体
添付資料
MVS-350B 微風向風速計 カタログ
詳細(PDF, 14,624KB)
関連製品:MVS-350-D 環境省デジタル化対応風向風速計
詳細(PDF, 14,847KB)
