KVS-501
風向風速計(微風・強風)
用途
環境監視
鉄道
防災管理
環境アセスメント等
お問い合わせ
自然計測ディビジョン
TEL : 03-3717-0101
FAX : 03-3718-0101
お問い合わせフォーム
特徴
微風から強風まで測定可能な多機能型変換器です。
見易いデジタルで瞬間または平均風向風速を表示し、自由に設定できる2点警報機能及びアナログ出力・RS-232C信号出力・調整中信号・増設用信号の出力等多彩な機能を備えています。
表示は風向風速とも数値表示と同心円状に配列したLEDによるドット表示のため視覚的に風の動きがわかります。
仕様
風向風速発信器(KVS-500B型)仕様
検出方式
風向:尾翼/光エンコーダ
風速:プロペラ/光パルス、ブラシレス方式
測定範囲
風向:全方向
風速:0.4~90m/s
測定精度
風向:±3°以内
風速:10m/s以下 ±0.3m/s以内、10m/s以上 ±3%以内
起動風速
0.4m/s以下
風速距離定数
4.5m
耐風速
90m/s以上(風洞内)
ケーブル
2芯シールドケーブル
遠隔距離
0.75mm2で最大1km
質量
約2.7kg
塗装色
マンセル記号 2.5G 7/2 半ツヤ
変換器仕様(KVS-501型)
表示範囲
風向:全方位(1~16方位目盛)
風速:0~90m/s
表示方式
風向:16方位LEDドット表示、1~16方位LED数値表示
風速:
LEDドット表示(0~30/60m/s自動切替 または 0~60m/s固定)
LED数値表示0~90.0m/s
数値表示文字高:16mm、表示値は瞬間/平均切替式
平均時間
10分間移動平均
警報機能
1m/s単位1~60m/sまでの任意の2点設定が可能
警報判別時間
瞬間値の場合:0.25秒毎、平均値の場合:6秒毎
ブザー音発生。ブザーリセット可能
警報出力
無電圧接点出力、1次、2次ともa接点
外部出力
平均風向:0~540°→0~1VDC.
平均風速:0~60m/s→0~1VDC.
RS-232C信号(調歩同期方式)、増設用専用信号
一般仕様
電源:AC100V±10%
質量:約6Kg
塗装色:マンセル記号5Y7/1半ツヤ
外形寸法:340(W)×149(H)×220(D)mm
オプション
ケーブル、気象庁検定
添付資料
KVS-501 カタログ
詳細(PDF, 1,543KB)

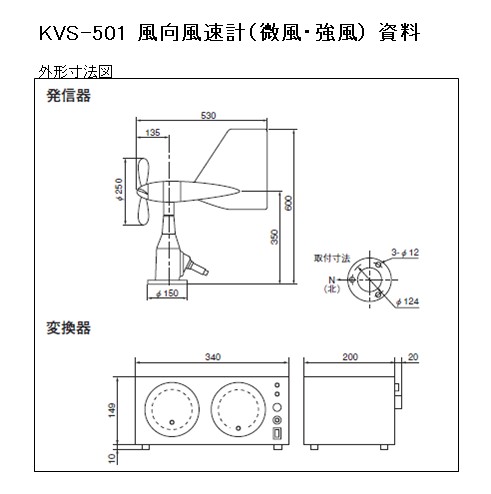

外形寸法図
詳細(JPG, 35KB)
