WM-3800-1
雨量集中監視システム
お問い合わせ
自然計測ディビジョン
TEL : 03-3717-0101
FAX : 03-3718-0101
お問い合わせフォーム
特徴
地域雨防災監視に最適です。
パソコンと公衆通信網を利用した経済的なシステムです。
光通信網やLANを利用できます。
リアルタイムで全局の降雨状況が掌握できます。
4日間のグラフ表示等多彩な機能があります。
不慮の停電でもデータを守ります。
農業や学校教育に活用できます。
雨量計は気象庁検定が付きます。
機器異常を弊社で遠隔管理します。(オプション)
気象や水位の観測もできます。(オプション)
仕様
中央局
雨量発信器
1台
シリアルインターフェース(モデム内蔵)
1台
中央処理装置
1台
CRT表示装置
1台
無停電電源装置
1台
プリンタ
1台
観測局(子局)
雨量計発信器
n台
データ変換器
n台
モデム
n台
無停電電源装置
n台
オプション
中央局
パネル盤
データ入出力回路及びモデム(専用線用)
プリンタ台
観測局
水位発信器
簡易屋外収納箱
雨雪量計発信器(ヒータ付)
データ変換器(プリンタ付)
機器仕様
測定範囲
0~100mm/h
総合精度
20mm/h以下:±0.5mm以内
20mm/h以上:±3%以内
NTT利用回線
標準:NTT一般回線
オプション:専用回線(3.4KHz帯域線2W)、ISDNその他
雨量発信器
検出方式:転倒ます式
受水口径:200mm
1転倒:0.5mm
中央処理装置
HD30G以上 3.5インチFDドライブ付
シリアルコントローラ
中央局雨量データを10分毎に処理装置に送信
モデム
NTT認定規格 1200bps
無停電電源装置
子局用:バックアップ約24時間
中央局用:バックアップ約1時間
データ変換器
入力:雨量計からの接点パルス
表示:カレンダ及び前1時間雨量または総雨量の切替
データ処理機能
雨量監視画面
全局の現在雨量状況を表示
警報メッセージ
10分間・1時間・3時間・6時間の各雨量、総雨量、降り始め時刻など
雨量グラフ画面
24時間分の1時間雨量をグラフ化して表示
雨量経時画面
2局ずつ4日間の時間雨量と総雨量のグラフを表示
(画面はスクロールして何日前でも見ることが可能)
その他の設定項目
警報設定、初期設定、時刻修正他
プリント機能
日表、月表、年表、月・年グラフ、雨量総計表、総雨量リスト
グラフ画面はプリント可能
添付資料

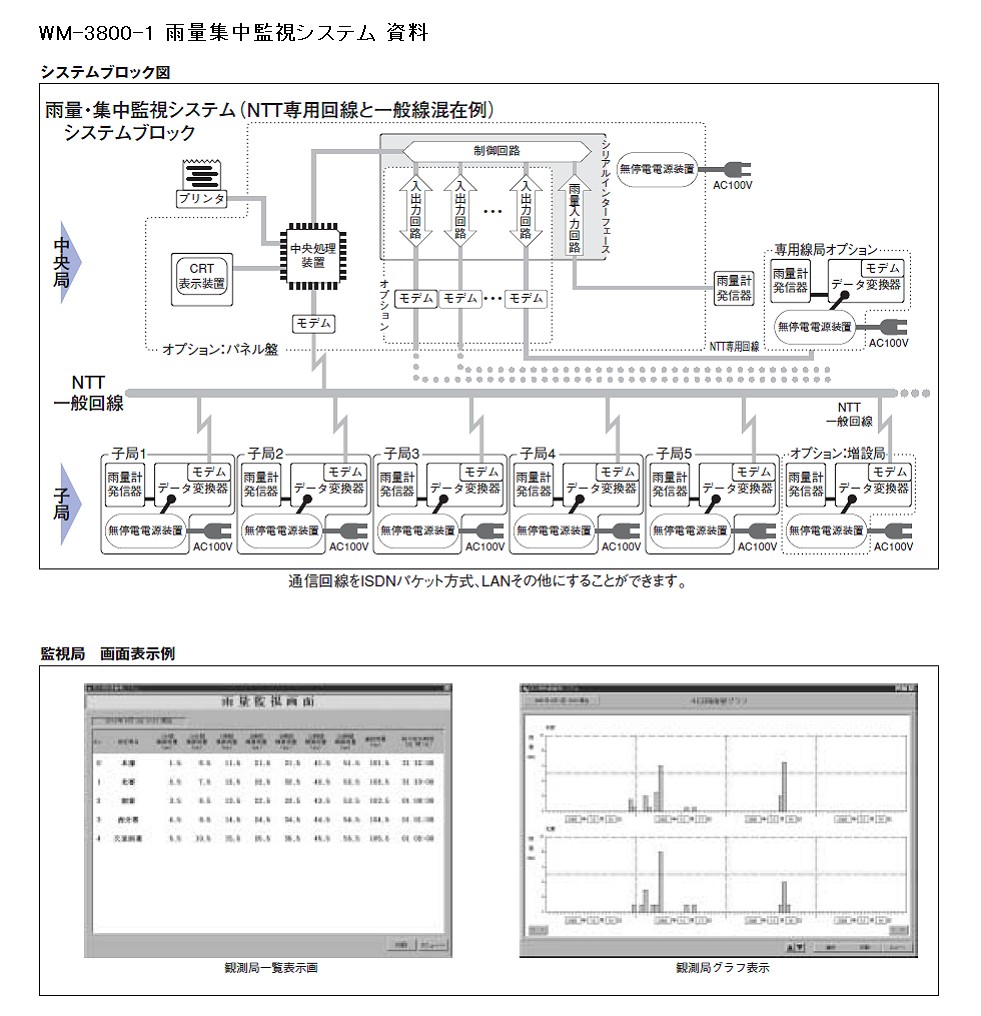

システムブロック図、監視局 画面表示例
詳細(JPG, 200KB)
