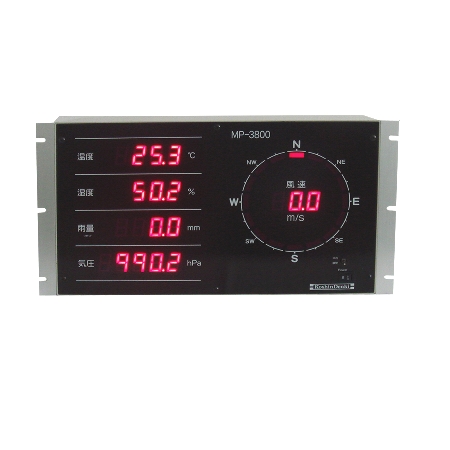

MP-3800 気象観測用デジタル総合表示器   お問い合わせ 自然計測ディビジョン TEL : 03-3717-0101 FAX : 03-3718-0101 お問い合わせフォーム   （別ウィンドウで表示 450×450ピクセル） 特徴 発信器からの信号を直接受け、デジタルで気象情報を表示します。 防災気象の基本要素である風向・風速・温度・湿度・雨量・気圧を観測します。 明るく見やすい大型LED（文字高25mm）を使用した指示器を備えています。 多目的に使用できる0～1VDC・RS-232C出力を備えており、データ通信等への応用が出来ます。 オプションの打点記録器は全要素をアナログ記録します。 オプションで多機能なパソコン用気象データ処理ソフトを備えています。 仕様 MP-3800 仕様 入力信号 発信器からの専用信号 表示の更新時間 6秒更新 表示方法 発光ダイオード(LED) 文字の高さ 25mm（赤色） データ出力 0～1VDC.アナログ信号出力 RS-232C信号出力 外箱形式 卓上、壁掛け、埋込み兼用 電源 AC.100V　±10％　50/60Hz 発信器電源 本体より供給 質量 約8kg 要素別詳細 風向 検出方式 ポテンショメータ 測定範囲 全方位 総合精度 ±5°以内 表示内容 1～16方位分割表示　平均／瞬間 0～1VDC.出力範囲・内容 0～540°　10分平均値 要素別詳細 風速 検出方式 パルス 測定範囲 2～70m/s 総合精度 10m/s以下　±0.5m/s以内 10m/s以上　±5％以内 表示内容 ○○.○m/s　3桁表示　平均／瞬間 0～1VDC.出力範囲・内容 0～60m/s　10分平均値 0～60m/s　瞬間値 要素別詳細 温度 検出方式 白金測温抵抗体 測定範囲 －30～＋50℃ 総合精度 ±0.5℃以内 表示内容 ±○○.○℃　3桁表示　現在値 0～1VDC.出力範囲・内容 －20～＋40℃　現在値 要素別詳細 湿度 検出方式 静電容量式 測定範囲 0～100％ 総合精度 ±5％以内 表示内容 ○○.○％　3桁表示　現在値 0～1VDC.出力範囲・内容 0～100％　現在値 要素別詳細 雨量 検出方式 転倒ます型 測定範囲 0～100mm/h 総合精度 20mm/h以下　±0.5mm以内 20mm/h以上　±3％以内 表示内容 ○○○.○mm　4桁表示　積算値 （0～999.5mm　任意リセット式） 0～1VDC.出力範囲・内容 0～100mm　繰返式 要素別詳細 気圧 検出方式 圧力センサ 測定範囲 800～1100hPa 総合精度 ±1.5hPa以内 表示内容 ○○○○.○hPa　5桁表示　現在値 0～1VDC.出力範囲・内容 800～1060hPa　現在値 標準構成 風向風速発信器 DML-101 温度湿度発信器 HT-032 雨量発信器 TR-011 デジタル総合表示器(気圧発信器内蔵) MP-3800 MP-3800A(気象庁検定対応)
