特徴
|

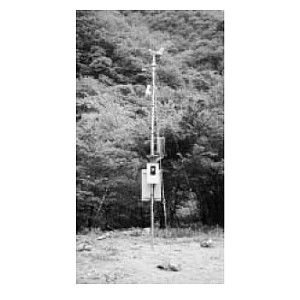

- 風向風速計用の支柱として、2m、3m、5m、10mの4種類あります。
- 2m支柱以外は支線が付属しています。設置場所に適した長さを選択下さい。
- また、温度計、湿度計、日射計、日照計その他のセンサを取付けることもできます（この場合は60.5φのパイプに取付けられる構造が必要です）。
|
|
仕様
|
| 仕様 | | 支柱本体 | SGP配管用亜鉛引炭素鋼鋼管（SUSはオプション）
| | 外形 | φ60.5mm＋0.5mm
| | 肉厚 | 3.8mm
| | 塗装 | シルバー
| | 設計耐風速 | 90m/s（但し、風向風速計のみを取付けた場合）
| | 付属品 | 風向風速計用フランジ及び支線類
| | 構成 2m支柱 | | 支柱 | 2m 1本
| | 支線（スチール） | 付属していません
| | アンカーボルト | W1/2×220 4個
| | フランジ＊ | 1個

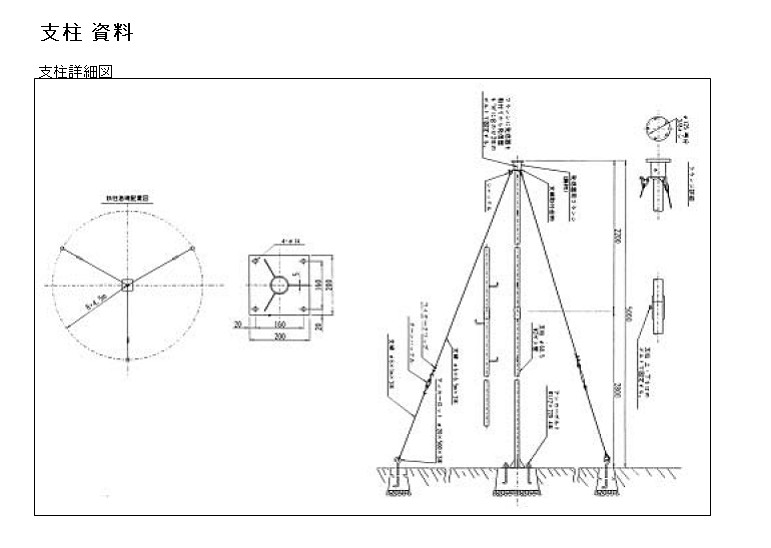

| | 構成 5m支柱 | | 支柱 | 上：2.2m
下：2.8m
| | 支線（スチール） | 6φ6.5m 3本
6φ1m 3本
| | 支線固定半径 | 4.5m
| | 支線取付金物 | 1個
| | シャックル | 3個
| | ワイヤークリップ | 6個
| | ターンバックル | 3個
| | 支線環 | 3個
| | アンカーロッド | φ20×500 3個
| | アンカーボルト | W1/2×220 4個
| | フランジ＊ | 1個
| | 構成 10m支柱 | | 支柱 | 上：3.5m
中：3m
下：3.5m
| | 支線（スチール） | 上段 6φ12m 3本
下段 6φ10m 3本
6φ1m 6本
| | 支線固定半径 | 6.5m
| | 支線取付金物 | 2個
| | シャックル | 6個
| | ワイヤークリップ | 12個
| | ターンバックル | 6個
| | 支線環 | 6個
| | アンカーロッド | φ20×500 3個
| | アンカーボルト | W1/2×250 4個
| | フランジ＊ | 1個
| | 備考 | | フランジについて | フランジは風向風速計の機種によって異なります。
ご注文の際は機種をご確認下さい。
|
|
